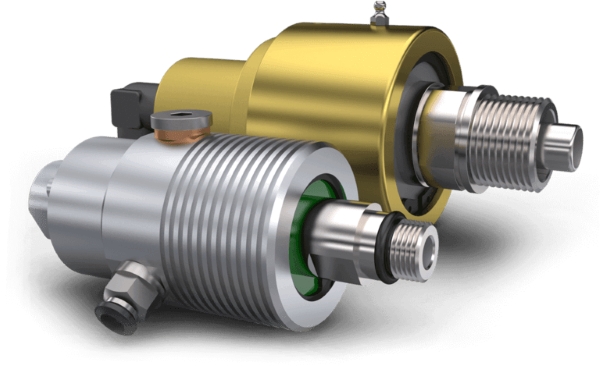

کار روتاری جوینت چیست ؟

مقالات روتاری جوینت
بازدید: 2636
  به صورت کلی کار روتاری جوینت ها این است که انواع سیالات را از یک محفظه یا مخزن به یک محفظه یا مخزن دیگر انتقال دهند انواع روتاری جوینت ها از نظر نصب مشخصات فنی و نوع سیالات که از آن قرار است عبور کند با یکدیگر متفاوت اند. کار روتاری جوینت به این صورت است که اگر بین یک مخزن ثابت و یک مخزن متحرک بخواهیم اتصال ایجاد کنیم برای ایجاد این اتصال، به یک روتاری جوینت احتیاج داریم که بدنه اصلی آن ثابت باشد و فقط رزوه به هایی که داخل آن هستند حرکت کنند تا به خوبی سیالات انتقال یابند.



عملکرد روتاری جوینت به چه صورت است؟


روتاری جوینت ها به این صورت کار می کنند که یک جسم مرکزی به صورت هرزگرد در وسط آن وجود دارد و بدنه ی آن ثابت می ماند. چرخش آن، باعث متصل شدن و انتقال سیالات به مخزن ثابت می شود.
داخل هر روتاری جوینتی بلبرینگ وجود دارد که از داخل هر کدام از این بلبرینگ ها هر کدام یک شفت عبور کرده است.
در واقع مهمترین کاری که روتاری جنین انجام می دهد این است که سیالات در حال حرکت بسته به اینکه بخار هستند یا روغن یا موارد دیگر، از یک طرف داخل یک رول می کنند و از طرف دیگر آن سیال را که دیگر خنک شده و درجه آن تا حد زیادی پایین آمده را، خارج می کند.

عملکرد روتاری جوینت آب


یکی از اصلی‌ترین حوزه های عملکرد روتاری جوینت، استفاده از آن برای ورود و خروج سیالات از یک مخزن به یک مخزن دیگر می باشد. در این مدل از روتاری جوینت، یک روتاری جوینت سمت چپ و دیگری در سمت راست نصب می شود.
شیوه عملکرد دوم در استفاده از روتاری جوینت ها به این صورت است که در واقع رفت و برگشت سیالات، هردو از یک محل میباشد و تنها روتاری جوینت برای این کار نصب میشود.
مدل عملکرد سوم استفاده از روتاری جوینت ها مانند مدل قبلی از با این تفاوت که اگر خروجی لوله سیالات در حال چرخش باشد بازهم از یک محل عمل ورود و خروج انجام می شود در این صورت باز هم باید برای این کار روتاری جوینت با دو پورت یا به اصطلاح روتاری جوینت دو کاناله نصب کرد.


بررسی فنی روتاری جوینت ها


روتاری جوینت‌ها عضئ جدا نشدنی از صنایع هستند که به عنوان قطعات مکانیکی بسیار دقیق و حیاتی در ماشن آلات تحت فشار بسیار زیادی هستند. به همین دلیل بسیار سریع فرسوده می شوند. سرعت فرسایش و خرابی آن‌ها به نوع نگهداری روتاری جوینت می‌تواند ارتباط داشته باشد.
به همین دلیلی به محض خرابی یا مشاهده ی اثری از فرسودگی باید قطعه را تعویض کرد. این فرسودگی یم تواند شامل ظاهر شدن یم نشانه از خرابی نیز باشد. تعویض سریع قطعه می‌تواند از از کار فتادن خط تولید جلوگیری کند. در غیر این صورت می‌تواند عواقب بسیار زیادی داشته برای ماشین آلات و کارخانه داشته باشد.
معمولاً روتاری جوینت های با کیفیتی که توسط شرکت دوربان ساخته می‌شوند به دلیل مهندسی و طراحی استاندارد، دارای گارانتی معتبر می‌باشد.


اطلاعات مهم جهت انتخاب روتاری جوینت


انتخات صحیح روتاری جوینت نیازمند دانش کافی از نوع سیالات مورد استفاده در کارخانه، میزان و سرعت چرخش مورد نیاز، میزان فشار وارده در هنگام جابجایی سیالات، درجه حرارت تولید شده در کارخانه، میزان جریان و نوع اتصالات و لوله کشی می باشد. میزان و نرخ هر دام از این‌ها بسیار مهم است و باید این موارد به صورت مشخص و دقیق بررسی شود.
برای انتخاب یک روتاری جوینت، باید اطلاعات کافی از موارد بالا داشته باشیم. هم چنین مشخص کنیم که با توجه به این موارد، برای کارخانه روتاری جوینت با چه مشخصات فنی نیاز داریم.
انتخاب روتاری جوینت، کار مهمی است زیرا انتخاب آن باید بر اساس ارزیابی ظرفیت جریان و افت فشار و همچنین محاسبه ی عمر سیل، در شرایط عملیاتی واقعی استفاده می‌شود.
برای ساخت روتاری جوینت و سفارش آن، باید بر اساس این اطلاعات، قطعات ثابت، قطعات چرخشی و یک یا دو عنصر مهر و موم را پیدا خواهیم کرد بسته به درجه حرارت که در طول عملیات، تحت تاثیر قرار می‌گیرد، باید توسط یک مدار خارجی که در آن سیال عبور می‌کند از طریق روتاری جوینت، که مجدد میچرخد، خنک شود.
روتاری جوینت‌ها، برای تامین فشار هیدرولیکی مناسب هستند.
